隧道衬砌无损评估

接纳探地雷达
，红外热像和高清图像整合系统





隧道结构总是处在相对湿润情形中
，随着时间的推移
，会泛起混凝土衬砌恶化
，钢筋锈蚀
，衬砌背后朴陋
，渗水等病害征象
，威胁到隧道的清静运营。对衬砌检测与评估也面临许多难题
，如关闭隧道
，每次只能检测一个侧面
，面砖遮蔽问题
，检测操作等。目今人工检测要领和破损性检测要领是有的
，但也面临难题
，劳动强度大
，关闭隧道用度腾贵等
，因此
，开发一套快速
，经济有用的隧道无损检测解决计划来包管隧道清静是有须要的。





美国SHRP2提出了一套无损检测解决计划
，在这个计划中
，提出整合探地雷达（GPR）
，红外热成像仪（IRT）和高清视频图像系统（HRI）多种手艺相互比照验证
，解决隧道衬砌检测问题。





优点



●  无损

●  非接触

●  快检测（16-24公里/小时）

●  GPR 关于GPR
，不受外貌质料（面砖）影响





检测项目



●  衬砌厚度与钢筋深度

●  混凝土衬砌恶化与剥离

●  衬砌与基岩间的脱空

●  衬砌背部渗水

●  裂痕探测









检测要领



探地雷达沿隧道纵向扫面
，每隔一米布设一条测线；红外热成像仪与高清摄像机沿隧道纵向收罗
，分左右立面与拱顶。检测速率控制在16-24公里/小时。






应用案例



美国匹兹堡阿姆斯壮隧道检测应用案例（Armstrong Tunnel）（2015年9月22-25日）：

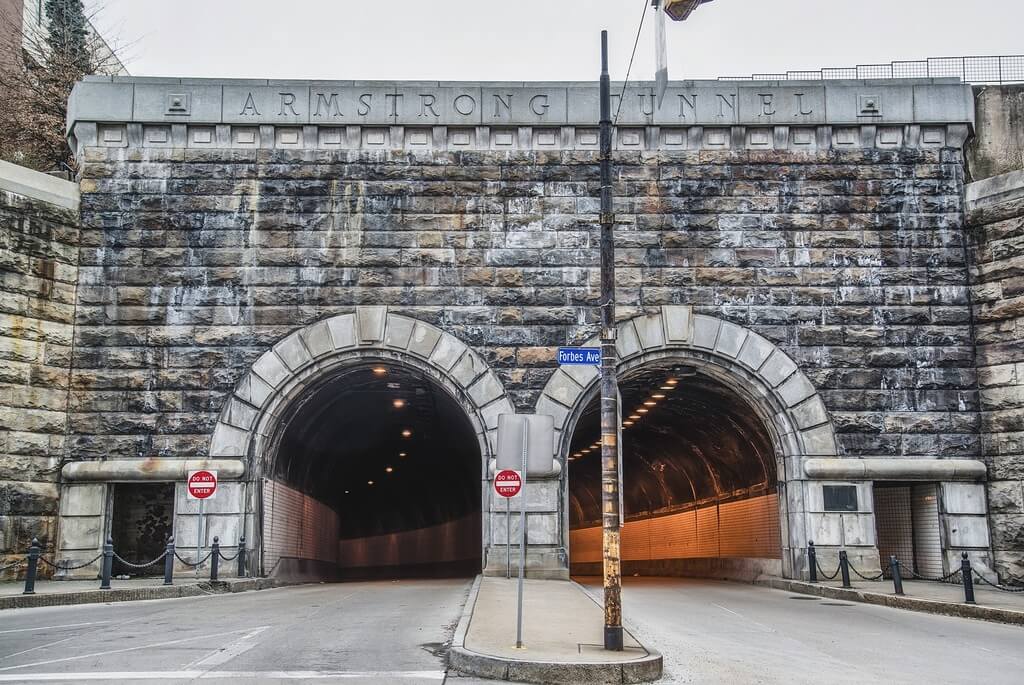

阿姆斯壮隧道

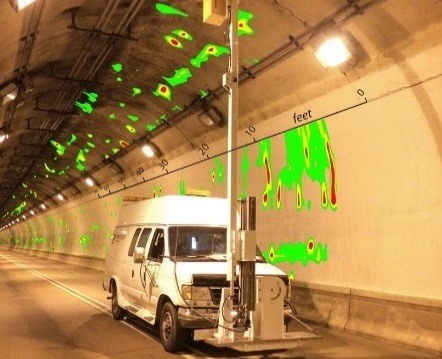

阿姆斯壮隧道热成像

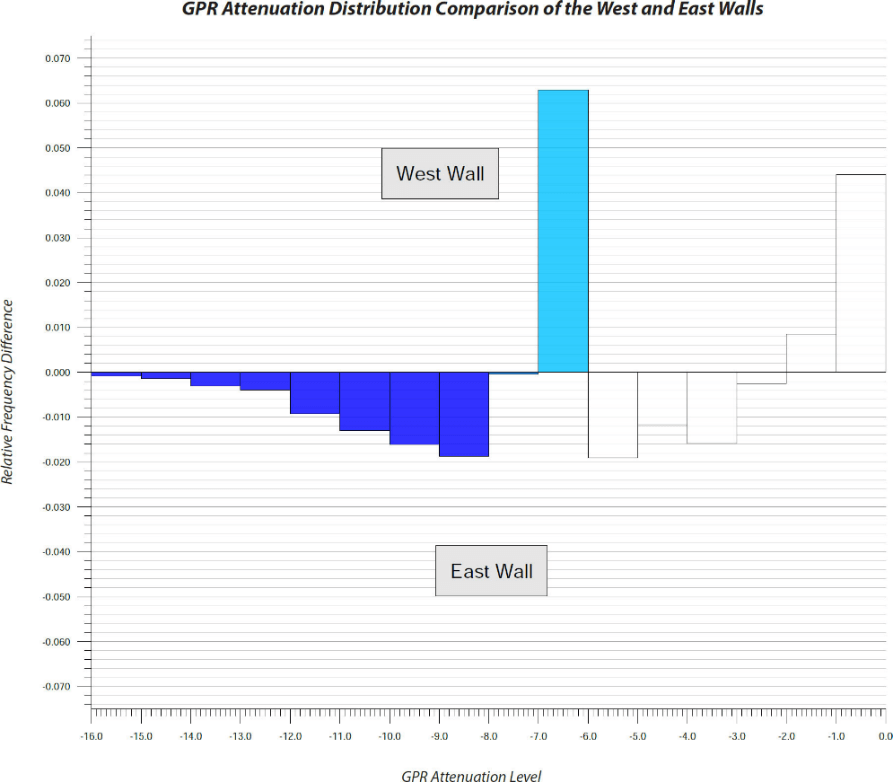

GPR信号衰减漫衍图（工具墙比照）



介电常数漫衍（工具墙比照）

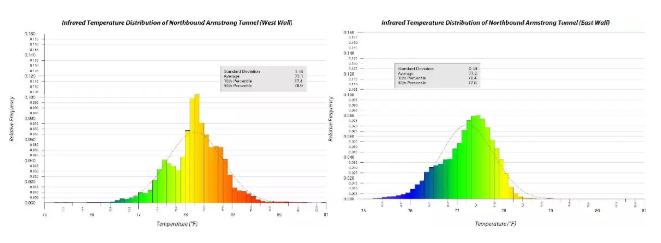

IRT 红外温度漫衍图





从以上图片可以看到：



●  42英尺处
，有面砖脱胶：HRI未发明
，IRT低温
，GPR衰减小
，GPR介电常数；

●  80英尺处
，衬砌恶化：HRI面砖丧失
，IRT温度无转变
，GPR衰减大
，GPR介电常数；

●  100英尺处
，衬砌恶化：HRI面砖丧失
，IRT温度无转变
，GPR衰减大
，GPR介电常数；



检测效果



●  混凝土衬砌恶化



    a.基于ASTM D6087-03
，对探地雷达信号衰减丈量

    b.墙面区
，信号中度和高度衰减为14.4%
，低衰减为10.9%



●  混凝土衬砌内部含水



    a.接纳GPR丈量介电常数要领

    b.墙立面14.1%被测到高含水（10%以上）

    c.墙立面73.4%被测到中等含水（2-10%）

    d.墙立面12.5%被测到低含水（<2%）



结论与建议



实践批注SHRP2界说的隧道无损评估是可行的。无损检测要领与现真相形有很好的吻合。这套系统是针对隧道衬砌检测而开发的
，几种差别的手艺相互验证比照并连系。
