壳管式换热器通常用于食物和化学加工工业。 这种类型的交流器由多个平行关闭在圆柱形壳体中的管组成。 热量在流过管的一种流体和流过围绕管的圆柱形壳体的另一种流体之间转达。

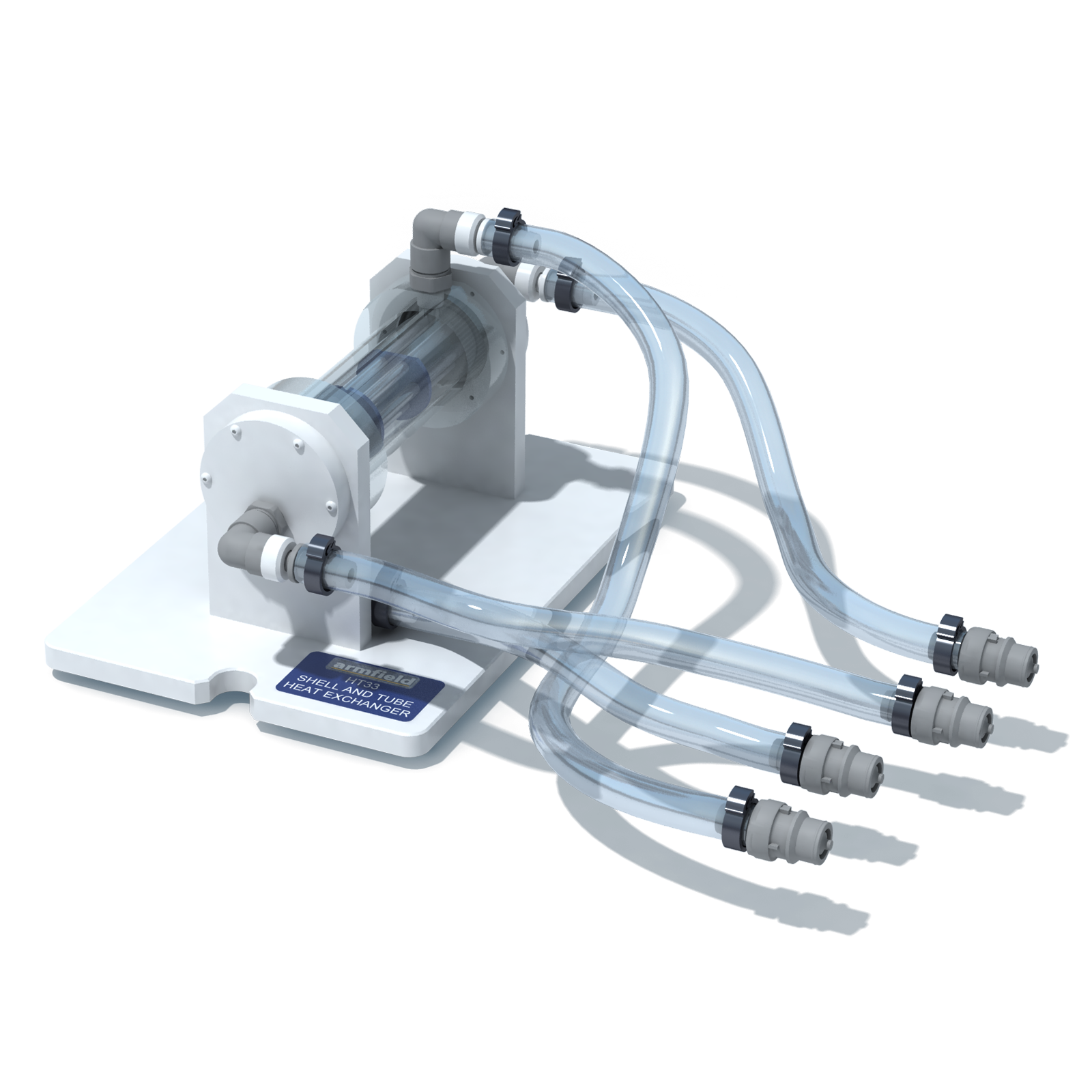

所提供的微型交流器设计用于在1-7壳管式换热器（一个壳体和七个管子，壳体中有两个横向挡板）中显示液体到液体的热转达。

手艺细节

该附件包括一组壳管式换热器，具有以下特征：

热流体在内部管中，冷流体在外部壳体中，在没有做特殊保温的情形下可以镌汰换热器的热量损失。

7根不锈钢管，外径6.35mm

外环，端盖和挡板由透明丙烯酸组成，可实现热交流器结构的可视化并大幅镌汰热损失

标称组合传热面积为20,000平方毫米，（相当于HT31管式换热器的直接较量）

冷流体（冷水）从底部进入壳体的一端，在顶部的另一端脱离，流过壳体内的两个横向挡板

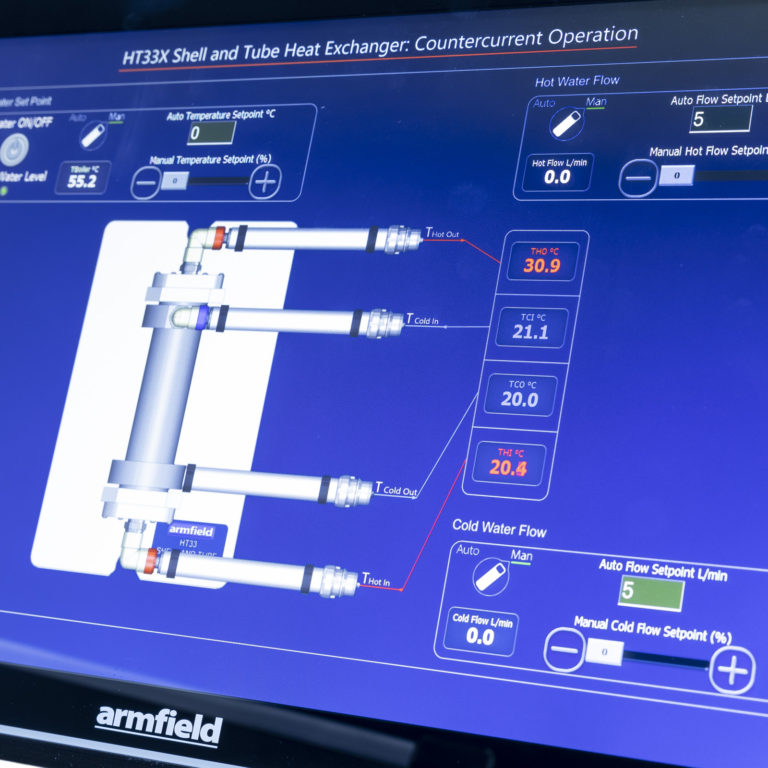

热电偶装置在以下四个位置：

    热流体

    热流体出口

    冷流体入口

    冷流体

形状尺寸

高度：0.19m

宽度：0.43m

深度：0.39m

装运规格

体积：0.06m?

总重：5Kg
