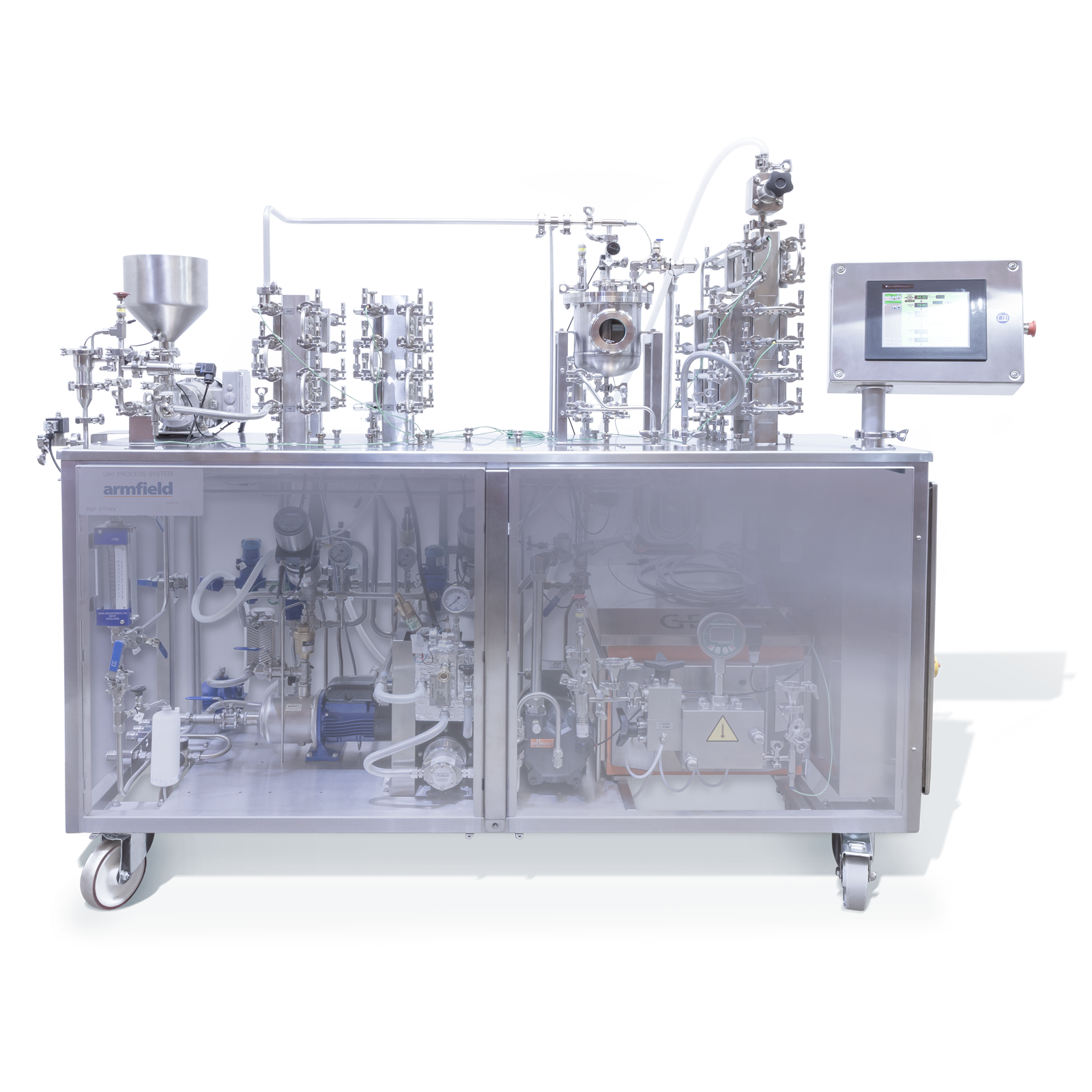

基本装备（FT174X）

基本装备包括一个用于装置处置惩罚装备的不锈钢桌，一个进料泵和容器，一个触摸屏控制面板以及在一个IP65级的阁柜中所有关联的电子控制室。

在桌子顶部有四个位置可以装置选定的热交流器。并也有足够的空间装置一个可调保温管。

在桌子顶部之下有安排没有使用的热交流器的存储空间，以及安排用于直接加热的真空泵、排气泵和完整均质机的空间。

系统由PLC控制，带有一个高区分率图像的8英寸TFT彩色触摸屏面板。所有的操作功效都在该面板上操控，包括设置，运行方法（灭菌，历程处置惩罚或定位整理）。

差别的历程处置惩罚参数组能够被编辑贮存，并通过使用系统的菜单功效调出。

同样，像均质机和无菌灌装机这类的配套装备也可以通过面板举行控制。系统可以快速简朴地与其它自力的Armfield处置惩罚装备相毗连，例如一个混淆容器（FT40-MKII），一个冷却器（FT63或者FT64）或者一个无菌灌装系统（FT83）。

基本装备为热交流器提供几项效劳：

四种效劳如下：

1.主要加热历程

使用一个电子气动蒸汽控制阀使蒸汽应用于产品热交流器的加热段。产品温度在热交流器（或保温管）最后处丈量，这个值被PLC中所执行的PID控制算法应用，来确保用户所设置的温度值获得维持。这是由蒸汽压力控制，相同的蒸汽产出和控制阀用于为可选的蒸汽直接喷射模子提供蒸汽喷射。

2.预热历程

在低气压（因此低温度）情形下使用蒸汽可以抵达温顺的预热效果。这样，可以爆发在或显着低于100℃的蒸汽温度并且蒸汽温度和产品温度间差别很小。能够爆发60℃或者更低的稳固温度。通过一个手动蒸汽控制阀可以控制蒸汽压力/温度？商峁┳远疨ID控制可选装置。

3.冷却

冷却水通过一个丈量流速的转子流量计应用到产品热交流器的冷却段。

4.冷凝

（可选项）。使用一个外部的再循环冷凝器例如Armfield的FT63，FT64或其他的冷凝水供应器。

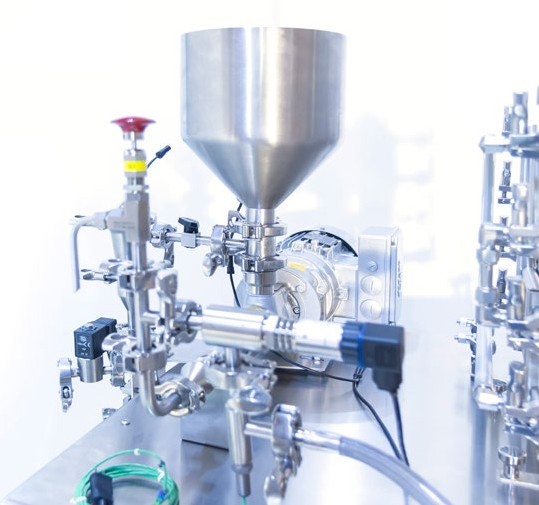

进料泵系统

接纳螺杆式进料泵，这样可以为一个粘度规模大的液体提供恒定的容量流率。

它包括一个在食物级橡胶定子内的不锈钢转子。和产品相接触的所有金属部件都用316L不锈钢制成。一个机械密封装置将产品和驱动系统离隔。

该泵是一个双速泵，提供宽规模的流速，从12升/时的低速到靠近120升/时（用作CIP）。该泵配备有进料缸，液位传感器，一个清静阀，温度和压力传感器。

？椋裳∠詈透郊

可选项（在订购时需要确定）

流量计可选项（FT174-40)

标准件显示了从进料泵泵速盘算而来的预计的流速。关于许多应用它都是足够的准确，可是准确度要求更高时，就需要一个流量计来丈量产品的流速。

附加的冷却台?(FT174-43)

为第四个热交流器增添的位置点和水管装置。

灭菌可选项（间接加热）(FT174-45)

通过将冷却管外部的冷却水用蒸汽替换抵达灭菌的效果。它能够对灭菌后均质装置举行灭菌。FT174-45可选项提供了执行这些功效的须要转换阀。注重，灭菌操作局限于一级冷却。

当在主要冷却历程中（例如，不使用真空制冷容器）使用间接热交流器时才需要FT174-45。然而，当装置真空？楹蟾貌考不需要移除。

可控预热系统可选项 (FT174-46)

当需要抵达一个准确的预热温度（例如，使均质历程在一个特定的温度很主要时）或者使用预热自己举行低温下的巴氏灭菌时，必需需要此可选项。

用一个自动控制的电子气动阀替换标准的手动预热控制阀。一个PID回路可通过阀门的行动来控制操作者的设定值温度。此可选项也包括一个电子压力传感器用于丈量蒸汽压力。此压力和它相等的温度（在PLC上确定）在控制面板上显示。

直接喷射系统可选项（FT174-48）

为一个间接热交流器提供主要加热的蒸汽阀也可以为一个直接喷射热交流器提供蒸汽控制。这些热交流器之间可交流。

可选项包括：

1. 蒸汽调理装置，牢靠在效劳装备框架上（包括一个烹饪级的蒸汽过滤器来整理喷射前蒸汽中的任何杂质）

2. 蒸汽喷射口

当使用直接蒸汽喷射时，使用古板管式（或者板式）热交流器在位置1举行预热和位置4举行最后的冷却。

真空蒸发器？椋‵T174-49）

该？楹鸵桓鲋苯尤冉涣髌饕黄鹗褂茫凑舴⑴缟湔羝捅苊獠返南∈。

它包括：

1. 一个？樽榧位于位置3，包括:

带有视察孔的真空容器

在入口的背压阀

在倾轧泵之前用来冷却的管式热交流器HE（2根管）

压力（真空）传感器和温度传感器

为蒸汽喷射系统FT174-48预留的装置位置

2. 带有隔离阀和排气阀的真空泵装置在桌子下面。

3. 通过真空，排气泵可泵出容器内的物质。

无菌真空？椋‵T174-55（取代FT174-49使用））

该？槭钦婵漳？榈目裳∽氨福俏说执锔玫奈蘧芰Ω牧脊。

该？樵谡婵帐仪懊嬖鎏砹艘桓鑫郎蚍В诠嘧跋低常‵T83）基础上增添了一个冷却热交流器，一个无菌通气阀和一个二级阀以及凝气阀。接纳蒸汽灭菌，通过直接喷射口喷射蒸汽。转向阀能确保产品在完全抵达温度要求后，从容器中转移出去。

注重：带有一定微粒的产品能够在直接蒸汽喷射可选项上处置惩罚。关于特殊的应用请联系Armfield。

数据下载可选项 FT174-44

该可选项允许差别的操作参数通过一个USB数据接口输入到一个标准的WindowsPC（不提供）上。它也展示了例如蒸汽等价物的温度计Fo值的盘算值。图表和表格能实时显示和更新。数据能以Excel文件名堂生涯。

均质机装置（FT174-91)

带有脉动阻尼装置的双活塞二级可变流速均质装置，用排气阀控制入口压力，温度，产品在线压力和所有融入FT174X结构中的均质压力传感器，允许灭菌前均质和灭菌后均质处置惩罚。

均质压力：最大400巴。

最大流速：55升/时。

附件（可随时附加）

种种热交流器和保温管可选项能够添加到效劳单位中。

刮板式热交流器选项（FT174-75）

刮板式热交流器可装置在任何地方（加热、预热、冷却），与粘性产品一起使用。产品标准流量为10-20L/hr

管式热交流器（FT174-25）

单个4根管的管排，带有温度传感器。产品流经内管的时间前言流（加热或冷却流）会流经外管。

FT174-25通常用于更低流量，（一样平常10-20升/时）。

能用于：

预热

主要加热（间接）

冷却

冷凝

也就是，可以同时使用多个FT174-25 。

可以使用静态混淆器来增进管内的湍流和提高热交流率。（用于两根管子的混淆器的订购号码为FT174-21）

管式热交流器（FT174-26）

单个8根管的管排，带有温度传感器。产品流经内管的时间前言流（加热或冷却流）流经外管。

FT174-26可比FT174-25抵达更高的流量。（一样平常抵达60升/时）

能用于：

预热

主要加热（间接）

冷却

冷凝

也就是，可以同时使用多个FT174-26 ，并且FT174-26的管道可以和FT174-25的混淆搭配使用。

可以使用静态混淆器来增进管内的湍流和提高热交流率。（用于两根管子的混淆器的订购号码为FT174-21）

扩展的板式热交流器（FT174-36）

单级板式热交流器包括18个板。

能用于：

预热

主要加热（间接）

冷却

冷凝

也就是，可以同时使用多个FT174-36 ，并且若是需要的话，FT174-36的管道可与管式热交流器混淆搭配使用。

气动背压阀附件（FT174-42）

FT174-42 是一个气动夹管阀，和包括颗粒的产品一起使用时，有着比标准的弹簧背压阀更好的性能。

可调保温管（FT174-65）

关于20升/时的流速，提供的标准保温时间为15,30,45,60,75,90,105和120秒

注重：在丈量或预计流量的基础上，FT174X显示装备可显示用于处置惩罚历程中的现实保温时间。

其它保温管

可凭证你的保温时间和流量要求提供其它保温管。

若有特殊要求，请联系菠菜担保网。

更多附件

无菌灌装系统（FT83-174）

当和以上（FT174-45或者FT174-55）其中一台灭菌装置一起使用时，FT83能在一个无菌的情形中被用于灌装预先灭菌的容器。FT83-174装置可完全与FT174X兼容，并在FT174X的触膜屏上控制。

再循环冷凝器（FT63或FT64）

一个可循环的冷凝器，和附加的冷却台可选项（FT174-43）相连可以让产品在比照温度时产出。FT63适用于较低流速，可是FT64推荐用于更高流速。

混淆槽

Armfield可以提供带有低速搅拌器，可选的加热外槽和可选的高切混淆器的混淆槽。标准尺寸为50L和100L。

若有特殊要求，请联系菠菜担保网。

进料和储料槽

Armfield还提供一系列的进料和储料槽

若有特殊要求，请联系菠菜担保网.
